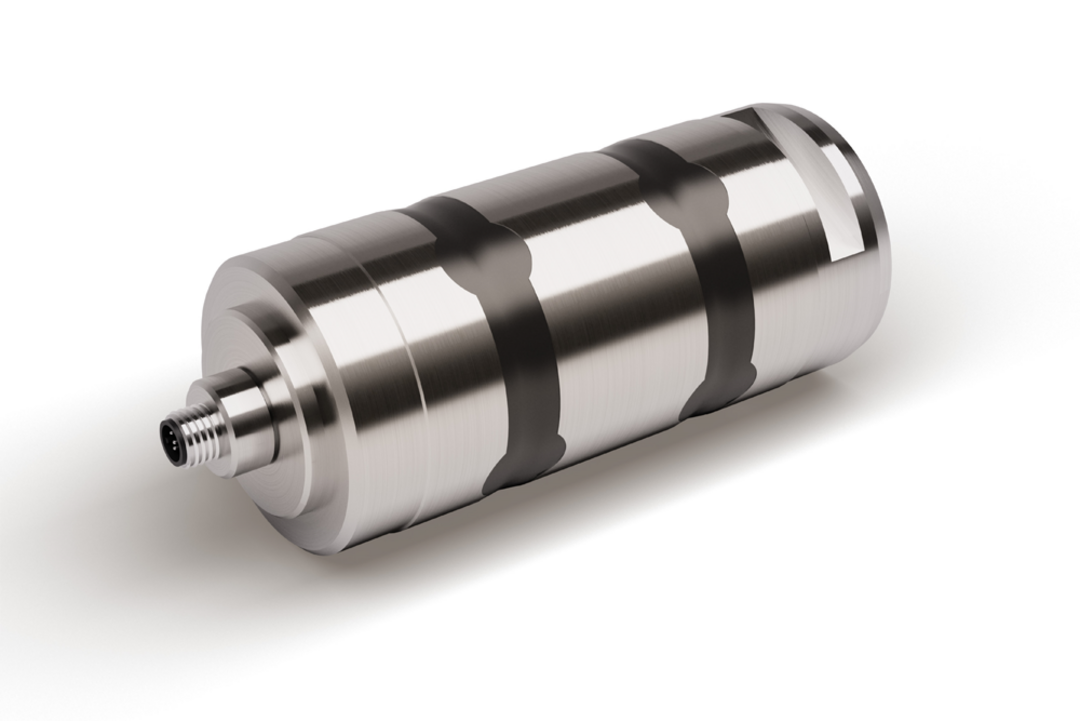

X-Y ピンタイプロードセル
BROSAの X-Yロードピンは、実績のあるBROSAロードピンをさらに強化したものです。X方向とY方向の力に対して、結果として生じる力のベクトルを計測することが可能になります。2つの測定結果を統合することで、構造の複雑さをさらに軽減することが可能です。クロストークの影響を最小限に抑えることができます。
当社の力測定用MEMSピンは、様々な用途に使用されています：
- ガイドローラー
- ケーブルエンド
- シャーシ
- 機械工学
- 油圧・空圧シリンダー
その他さまざまな応用が考えられます。
標準仕様として当社の荷重測定ピンは、カスタマイズされたデザインに加えて、追加の機能を備えています：
- 内蔵アンプ（4-20mA、CANopen、オプションのCANopen Safety）
- 持続的な運用が可能な設計
- 温度補償範囲：-40 ... + 80 °C
- 200V/mの高いEMC耐性
- ゼロドリフトがないため、再校正の必要がない
- 全温度範囲において安定した精度を実現
- 引張力、圧縮力を考慮した設計を行う。
- 公称負荷の150％、300％の負荷限界と破壊負荷
- セキュリティ分類 PL c / SIL 1
- DIN EN 60529に準拠した保護等級IP66 / IP67
- 荷重校正結果のご提出が可能。
オプションとして、当社のセンサーは以下のような機能も提供可能です。
- 300/500%など、破壊限界荷重を増加させることが可能です。
- 300mTまでの磁界に耐える耐故障性
- 冗長設計対応可能
- ISO 13849に準拠したパフォーマンスレベルd (e)
- IEC 61508に準拠したSIL 2 (SIL 3)。
- 保護等級IP69
- カスタマイズされた接続（ケーブル、コネクター）。
