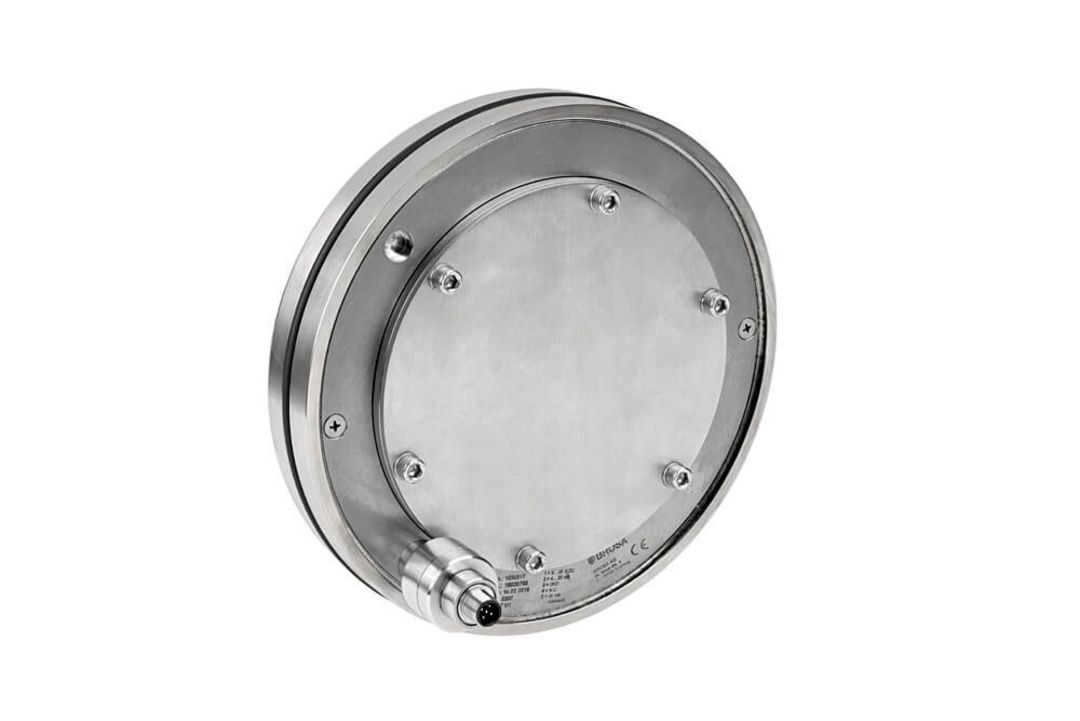

Bearing force sensor
ラジアル荷重の柔軟な測定に
BROSAベアリングフォースセンサーは、一定または変動する力の印加時に発生する反力を記録するためにベアリングに使用されます。このソリューションにより、ベアリングに作用するすべてのラジアル荷重を測定することができます。これは、力センサーが2つの測定方向、(X-Y)と+/-方向にオプションで設計できるためです。BROSAのすべての力測定センサーと同様に、軸受力センサーもそれぞれの軸受タイプや設置状況に個別に適合させることができます。それぞれの設置状況に対応した校正は、正確な測定と高い測定精度を保証します。
当社の力測定ピンは様々な用途に使用されています:
- ウインチ
- ランスミッション
- ベアリング力
軸受力センサーは、軸受に加わるすべてのラジアル反力を検出できる利点を備えています。
ベアリングフォースセンサーは、カスタマイズされたデザインに加え、追加機能を備えています。
- 内蔵アンプ (4-20mA、CANopen、オプションでCANopen Safety、PROFINET、オプションでPROFINET PROFIsafe)
- 持続運転が可能な設計
- 温度補償範囲 -40 ... + 80 °C
- 200V/mの高いEMC耐性
- ゼロドリフトなし、つまり再校正不要
- 全温度範囲で安定した精度
- 引張および/または圧縮力に対応した設計
- 許容荷重は公称荷重の150%、破壊荷重は300
- セキュリティ等級 PL c / SIL
- DIN EN 60529に準拠した保護等級IP66 / IP67
- テストレポートを含む再現された設置状況の校正高いEMC耐性
オプションとして、当社のセンサーには次のような利点もあります:
- 2次元測定(X-Y)
- 例えば300/500%のような、境界と破断荷重の増加
- 160 °Cまで温度補償
- 300 mTまでの磁場に対して無故障
- 冗長設計
- ISO 13849に準拠した性能レベルd (e)
- IEC 61508に準拠したSIL 2 (SIL 3)
- ATEX Ex i / Ex d
- IECEx認証
- 保護等級IP69
- 外部アンプカスタマイズ接続(ケーブルおよびコネクタ)
