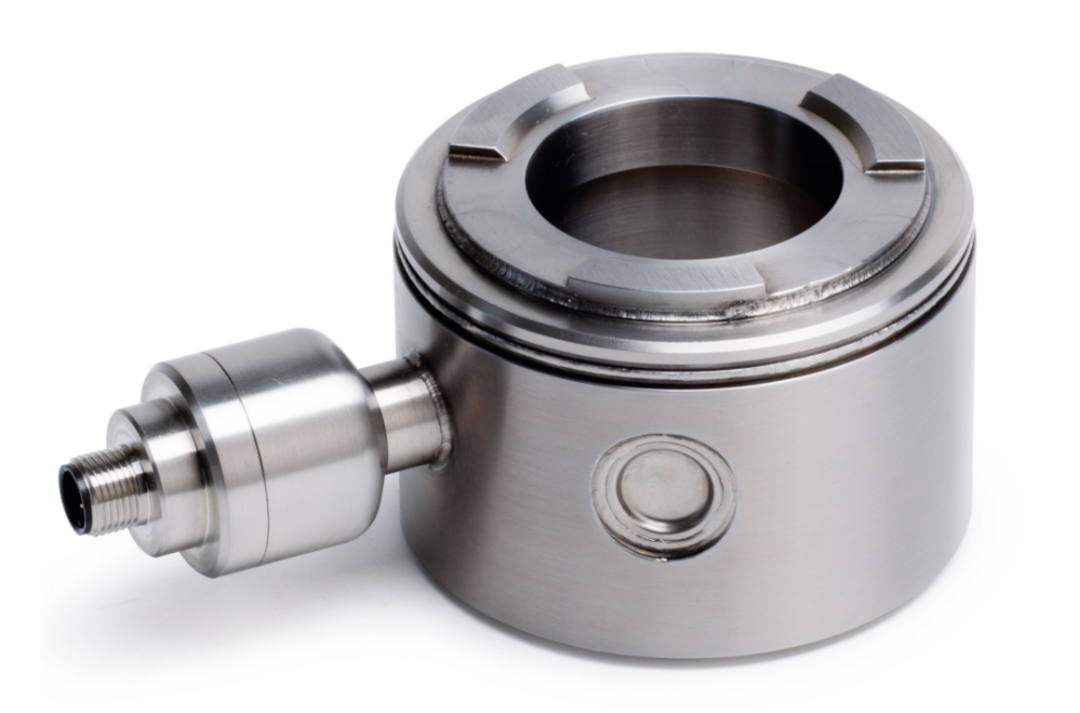

ワッシャー型ロードセル
BROSAのワッシャー型ロードセルは、特許取得済みの3点設計により、荷重の測定点を最適に通過するため、高い測定精度を実現します。お客様のご要望に合わせて設計する事が可能です。軟に、個別に、簡単に実現することができます。コンパクトで堅牢な設計のため、過酷な環境下でも問題なく使用できます。
当社のワッシャー型ロードセルは、様々な用途に使用されています:
- スプレッターツイストロック
- ストラドルキャリア
- 包装機
- 圧延機
ワッシャー型ロードセルは、既存の構造物に設置できることが多いため、省スペースで設置できるのがメリットです。
標準で当社のワッシャー型ロードセルは。カスタム設計で下記の機能を選択する事が可能です。
- 内蔵アンプ(4-20mA、CANopen、オプションのCANopen Safety、PROFINET、オプションのPROFINET PROFIsafe)
- 持続的な運用が可能な設計
- 温度補償範囲:-40 ... + 80 °C
- 200V/mの高いEMC耐性
- ゼロドリフトがないため、再校正の必要がない
- 全温度範囲において安定した精度を実現
- 既存のアプリケーションへの統合が非常に容易
- 引張力、圧縮力を考慮した設計を行う。
- 公称負荷の150%、300%の負荷限界と破壊限界
- セキュリティ分類 PL c / SIL 1
- DIN EN 60529に準拠した保護等級IP66 / IP67
- 校正結果付属
下記のオプションが選定可能です。
- 負荷限界と破断限界値の変更、例えば300/500%など。
- 温度補償範囲:+160 °C
- 300mTまでの磁界に耐える耐故障性
- 冗長設計に対応。
- ISO 13849に準拠したパフォーマンスレベルd (e)
- IEC 61508に準拠したSIL 2 (SIL 3)。
- ATEX Ex i対応
- IECEx認証
- 保護等級IP69
- 外部アンプ仕様にも対応可
- 接続(ケーブル、コネクター)部のカスタマイズ対応
