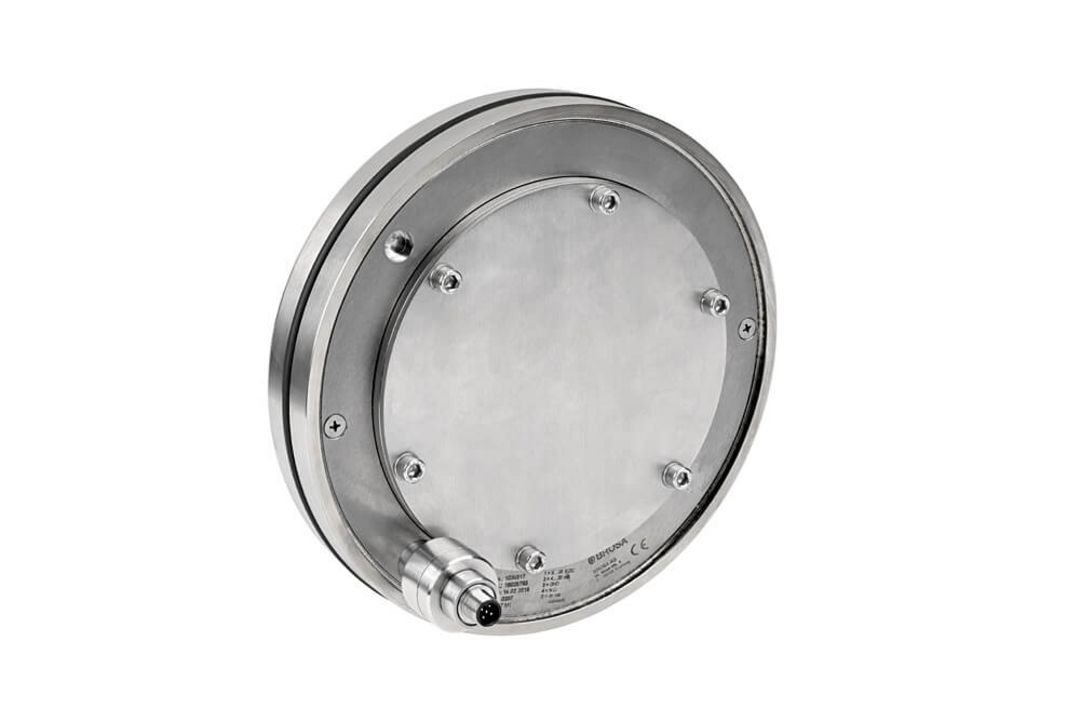

Lagerkraftaufnehmer
BROSA Lagerkraftaufnehmer werden in Lagerstellen eingesetzt, um die dort auftretenden Reaktionskräfte bei konstanter oder variabler Krafteinleitung zu erfassen. Durch diese Lösung kann eine Messung aller radialen Kräfte, die auf das Lager wirken, durchgeführt werden. Dies ist möglich, da der Kraftaufnehmer in +/- Richtung ausgeführt werden kann. Wie alle Kraftmesssensoren von BROSA ist auch der Lagerkraftaufnehmer individuell auf den jeweiligen Lagertyp und die Einbausituation anpassbar. Eine Kalibrierung, die der jeweiligen Einbausituation entspricht, sorgt für eine präzise Messung und somit eine hohe Messgenauigkeit.
Es gibt unterschiedlichste Anwendungen, in denen unser Lagerkraftaufnehmer zum Einsatz kommt:
- Winde
- Getriebe
- Lagerkräfte
Lagerkraftaufnehmer bieten den Vorteil, alle radialen Reaktionskräfte, die auf das Lager einwirken, aufgenommen werden.
Standartmäßig weisen unsere Lagerkraftaufnehmer neben einem kundenspezifischen Design, noch weitere Merkmale auf.
- Integrierter Verstärker (4-20mA, CANopen,
optional CANopen SAfety PROFINET, optinal PROFINET PROFIsafe) - Dauerfeste Auslegung
- Temperaturkompensiert von -40...+80°C
- Hohe EMV-Festigkeit von 200V/m
- Kein Nullpunktdrift d.h. kein Nachkalibrieren erforderlich
- Konstante Genauigkeit über den gesamten Temperaturbereich
- Auslegung für Zug- und / oder Druckkräfte
- Grenzlast 150% und Bruchlast 300% der Nennlast
- Sicherheitseinstufung PL c / SIL 1
- Schutzklasse IP66 / IP67 nach DIN EN 60529
- Kalibrierung in nachgebildeter Einbausituation incl. Prüfprotokoll
Optional bieten unsere Sensoren aber auch folgende Vorteile:
- Erhöhte Grenz- und Bruchlast, z.B. 300 / 500 %
- Temperaturkompensiert bis +160°C
- Störungsunempflindlich gegen Magnetfeld bis 300 mT
- Redundante Ausführung
- Performonace Level d (e) gemäß ISO 13849
- SIL 2 (SIL3) gemäß IEC 61508
- ATEX Ex i / Ex d
- IECEx-Zertifikation
- Schutzklasse IP69
- Externer Verstärker
- Kundenspezifische Anschlüsse (Kabel und Stecker)
