电子超载系统
配件
外壳尺寸

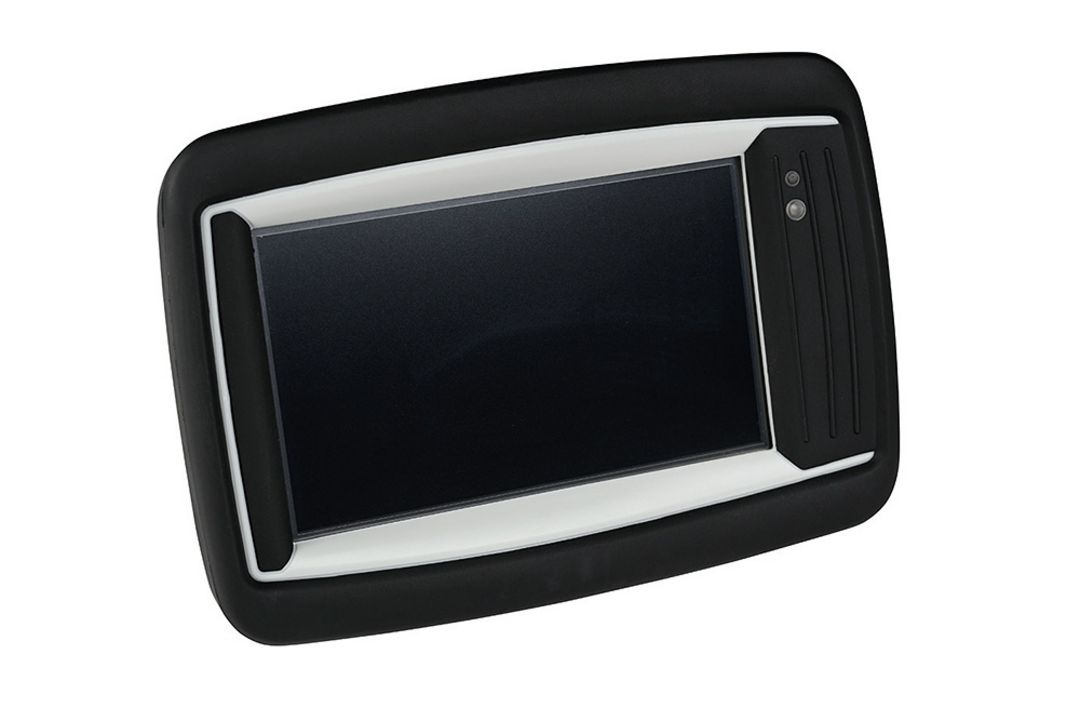

显示4.3”
分辨率：480x272px(WQVGA)，15：9
连接：CANopen
电源电压：9-36V直流电源
工作温度：-30至+65°C
保护等级：IP65/66
显示7”
分辨率：800x480px(WQVGA)，15：9
连接：CANopen
电源电压：9-36V直流电源
工作温度：-30至+65°C
保护等级：IP65/66

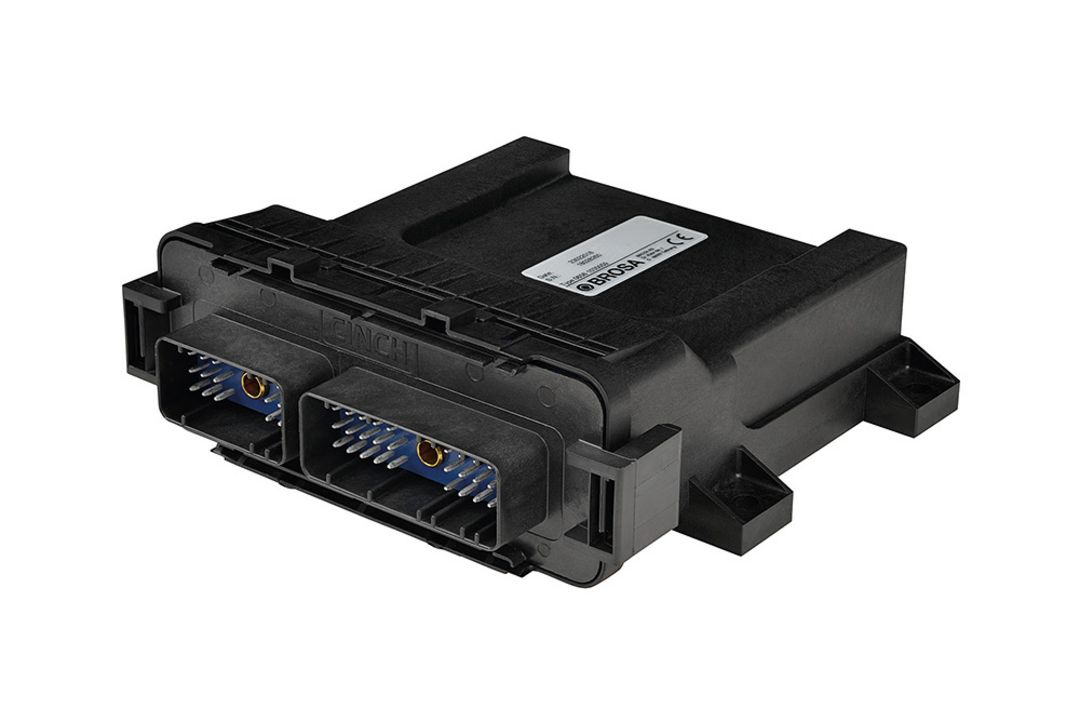

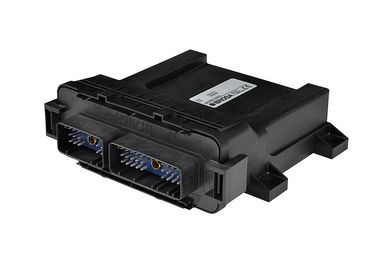

Überlastelektronik 0656
Die BROSA Elektronik 0656 in der Anwendung als Überlastsystem für Portal-, Hafen-, Container-, Turmdreh- und Hallenkrane erfasst Sensorsignale, wie Lasten, Winkel, Höhe und Windgeschwindigkeit. Mit diesen Signalen kann die Last berechnet werden, um eine Abschaltung der Anlage im Gefahrenfall, zu gewährleisten. Des Weiteren stehen als Option bis zu 4 Lastkollektivzähler (LKZ) mit jeweils 10 Lastbereichen zur Verfügung. Diese entsprechen der Richtlinie FEM 9.511 und FEM 9.755. Das Überlastsystem kann in Kategorie 2 PLd gem. EN 13849 bzw. SIL2 gem. EN 61508 ausgeführt werden. Die kundenspezifischen Daten lassen sich optional bequem über ein Farbdisplay mit einer Diagonale von 4,3“ bzw 7“ ablesen. Des Weiteren ist die direkte Kommunikation der 0656 Elektronik mit einer übergeordneten Kran SPS mittels CANopen (Safety), PROFIBUS (PROFIsafe) oder PROFINET (PROFIsafe) möglich. Datenlogger und kundenspezifische Interfaces können auf Nachfrage ebenfalls integriert werden. Die Elektronik 0656 wird werkseitig mit der Firmware FlexLim (Safe) ausgeliefert, die es ermöglicht, definierte Applikationen vor Ort sehr einfach durch den Inbetriebnehmer via PC zu parametrieren. Als zusätzlichen Service kann eine Inbetriebnahme bei BROSA beauftragt werden. Die Elektronik 0656 wird in einem robusten nach IP67/69k zertifizierten Gehäuse geliefert und kann sowohl im Schaltschrank als auch exponiert montiert werden. Der Anschluss ist kundenindividuell über eine Klemmleiste oder über Module bzw. Interfaces möglich.
Die Brosa Elektronik 0656 kann als Wiegesystem in
- Spreader
- Headblock
- Seilendpunkt
und als Überlastelektronik PLd / SIL2 in
- Baukrane
- Hafenkrane
- Straddlecarrier
- EOT Krane
eingesetzt werden
